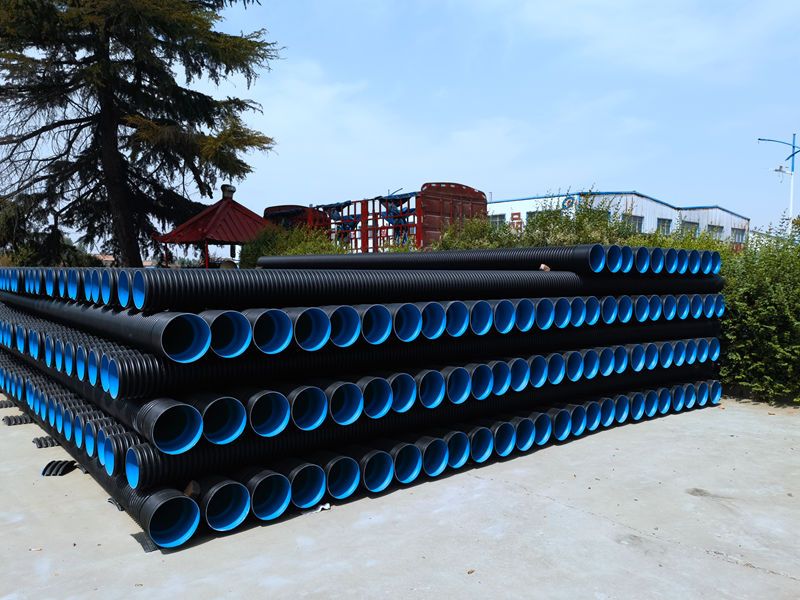

市場上許多質量低質的PE雙壁波紋管也混入其間，牟取暴利，不會人員底子無法分辯，對客戶形成很大的丟失。為使客戶選購時不被遮蓋，介紹PE雙壁波紋管常見缺點　　1、內壁不平坦　　PE雙壁波紋管內壁不平坦通常由真空度偏小、水套溫度過高、內層過薄等導致。真空度偏小應當查看內層真空管路是不是疏通，真空泵是不是作業正常等。水套溫度過高通常是由于冷卻水的水溫過高或冷卻水的流量過小導致，可通過這兩個方面的調整來處理。　　2、擴口不良。擴口不良可分為以下幾種狀況：　　a、內層被吹破緣由通常有內層沖氣氣壓過大;原材料耐性欠好;內層過薄;擴口放氣發動晚或擴口放氣管路不曉暢;原材料內有雜質;物料塑化不良等?！　、擴口內外層未貼好若是這種表象發生在始端，則由于內層沖氣發動較晚或相應段的氣壓過小;若是發生在結尾，則由于內層沖氣提前結束或擴口放氣提前結束，又或許由于相應段的氣壓過小;若是從頭到尾都沒有貼好，則有可能是原材料的功用或溫度的緣由?！　、擴口不完整擴口的結尾不管怎樣調整都無法貼上，緣由通常是內層沖氣提前結束了，擴口放氣提前結束了。　　d、擴口前端的內層有凹限引起這種現象的原因一般是內層沖氣過早啟動;水套與在型模塊的中線偏離(成型機與水套不對中);內層壁厚偏薄;內層真空過早停止?！　、擴口末端內層堆料，這種現象往往會導致擴口往里面凹。其原因是擴口末端內層料過厚;成型機在此段的降速的量過大;之前幾段的內層沖氣過大;內層的料溫過高致料坯過軟;外層的料坯在此段過厚。　　3、內層有劃痕　　通常由于料溫過高致使內層口模上粘有糊料;料內有雜質;水套上有劃傷;內層口模有劃傷等?！　?、外壁有小孔　　其緣由是物料內有雜質;某區段溫度失控致物料燒糊，糊料時而被帶出;為了進步管材功用而參加的有些如功用母料、消泡劑等的分散性欠好，或許說與根底樹脂的相容性欠好?！　?、管材的波峰歪斜 由成型機速度過快冷卻欠好、正常沖氣氣壓過小導致?！　?、管材的重量不穩定 一般是因為原材料的性能不穩定或下料段的溫度波動過大?！　?、管材曲折 緣由是外層的偏壁嚴峻或水套與成型機的對中性未調好?！　?、軸向上波峰的厚度不一致 正常沖氣過大、口模的空隙過大等導致。　　9、內壁不平整。內壁不平整一般由真空度偏小、水套溫度過高、內層過薄等引起。真空度偏小應當檢查內層真空管路是否暢通，真空泵是否工作正常等。水套溫度過高一般是因為冷卻水的水溫過高或冷卻水的流量過小引起，可通過這兩個方面的調整來解決。陜西雙壁波紋管　　10、內層有劃痕　　一般因為料溫過高致使內層口模上粘有糊料;料內有雜質;水套上有劃傷;內層口模有劃傷等?！　?1、外壁有小孔　　原因是物料內有雜質;某區段溫度失控致物料燒糊，糊料時而被帶出;為了提高管材性能而加入的部分如功能母料、消泡劑等的分散性不好，或者說與基礎樹脂(PE)的相容性不好?！　?2、管材冷卻后脆性大 這是一個比較普遍存在的現象，主要是原材料的性能過差所致，比如填充料的比例過大，消泡劑的質量差，原材料內的水分含量超標等?！　?3、環剛度提不高環剛度的大小和材料的性能、管材的直徑、波峰的設計等有關。一般來說只能通過調整原材料的性能來改善。

　　PE給水管使用過程注意事項　　1、熔接：熱熔連接時，溫度須到210±10℃，應注意避免過火燒焦。　　2、埋地：在管溝內工作時，須考慮必要的措施。　　3、測試：**以水為壓力測試介質，在測試時，應采取措施防止管道運動或損壞。　　4、定位：聚乙烯材料不能被磁性定位設備所控制，可采用其它方法檢測聚乙烯管線，包括示蹤線、標示帶、檢測帶、畫線標示、電子標示系統和聲控管線示蹤方法進行探測。　　5、氣壓：HDPE管道不能應用于高壓氣體輸送領域?！　?、應用范圍：有些場合不**使用HDPE管道，請向供貨商咨詢其耐化學腐蝕性能。　　7、靜電：HDPE管道拌有高的靜電，在易燃易爆氣體場合，應采取相應的消除靜電的措施?！　?、沖擊性能：HDPE管道抗沖性好，用錘子去敲打管道，應注意管道會產生一定的回彈力。　　9、盤卷：盤卷的小口徑HDPE管道象彈簧一樣儲存有能量，如果切開包裝帶，會產生較大的回彈力?！　?0、儲存：如果管材須堆積儲存，那么應避免過高堆積，并且應直排堆放，如果管道的堆放不適當，管材可能會發生變形?！　?1、重量：盡管HDPE管道較其它傳統管材輕，但仍具有一定的重量，因此在搬運和施工時應小心謹慎。　　12、卸貨：須使用正確的卸貨設施，應檢查所有用于搬運的工具是否符合要求。

　　PVC-UH高性能給水管　　高性能硬聚氯乙烯(PVC-UH)給水管材采用聚氯乙烯為主要原料，添加必要的助劑，經擠出加工成型。它作為一種新型創新的供水管材，在傳統PVC-U管材及PVC-M管材的基礎上提高了產品的力學性能、改進了管材連接方式。PVC-UH供水管材具有更加優良的耐壓性能、抗沖擊性能、拉伸性能，具有耐酸堿、質輕，使用壽命長等優點。大力推廣PVC供水管材，符合國家的環保政策及產業發展政策，符合人們生活水平提高的發展需要?！　?、產品優勢：　　PVC-UH供水管材除具有PVC-M及PVC-U管材的質輕，耐腐蝕、水力性能好、機械強度高、施工方便外還具有以下優點：　　(1)連接可靠　　管材連接方式分為溶劑膠粘式、彈性密封圈式、一體式膠圈連接。另外可通過法蘭或其他適當的適配器與鑄鐵管等其他類型管材連接?！　?2)韌性更好，抗沖擊性能高　　通過材料改性，提高了材料的韌性，提高環向拉伸性能及縱向拉伸性能。 抗沖擊性能高，并有效提高了抗水錘能力?！　?3)提高了力學性能，保證管道運行的穩定性?！　√岣吡瞬牧闲∫髲姸?，承壓強度高。靜液壓試驗環應力提高至42MPa。

　　PVC給水管的規格尺寸有Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ90、Φ110、Φ125、Φ140、Φ160、Φ180、Φ200、Φ225、Φ250、Φ280、Φ315、Φ355、Φ400、Φ450、Φ500、Φ630、Φ720、Φ800等。PVC給水管所示的壓力均表示為公稱壓力，用Mpa表示。公稱壓力規定為0.63Mpa、0.8Mpa、1.0Mpa、1.25Mpa、1.6Mpa等5種。每個壓力區的小口徑的管材規定為：0.63Mpa管材的小口徑為63mm，0.8Mpa管材的小口徑為50mm，1.0Mpa管材的小口徑為40mm，1.25Mpa管材的小口徑為32mm，1.6Mpa管材的小口徑為20mm和25mm。管材長度一般為4m、6m、8m，也可以協商定制?！　VC給水管應用范圍　　1.民用建筑、工業建筑的室內供水、中水系統;　　2.居住小區、廠區埋地給水系統;　　3.城市供水管道系統;　　4.水處理廠水處理管道系統;　　5.海水養殖業;　　6.園林灌溉、鑿井等工程及其他工業用管。
